محل سوکت دیاگ ماشین

محل سوکت دیاگ ماشین کجاست؟ موقعیت سوکت OBD کجا قرار دارد؟ با پیشرفت فناوری در صنعت خودروسازی، اغلب تعمیرکارها و کارشناسان خودرو برای عیب یابی برق و سیم کشی ماشین به دستگاه دیاگ نیاز دارند. چه برای تعمیرکاران حرفه‌ای و چه برای کاربران عادی که قصد دارند وضعیت خودروی خود را بررسی کنند، دانستن محل سوکت دیاگ اهمیت زیادی دارد. از آنجایی که طراحی خودروها در برندها و مدل‌های مختلف متفاوت است، محل سوکت OBD نیز می‌تواند در خودروهای مختلف تغییر کند.

سوکت OBD چیست ؟

سوکت OBD یا On-Board Diagnostics درگاهی استاندارد برای ارتباط با ECU خودرو است. از طریق این سوکت می‌توان اطلاعات مهمی مانند خطاهای موتور و گیربکس اتوماتیک و ترمز و ایربگ ماشین و سایر بخشها، وضعیت سنسورها، مصرف سوخت و بسیاری داده‌های دیگر را دریافت کرد. دستگاه‌های دیاگ بلوتوثی با اتصال به محل سوکت OBD این امکان را فراهم می‌کنند که اطلاعات خودرو به‌راحتی روی موبایل یا تبلت ببینید.

دستگاه‌هایی مانند دیاگ موبیکار با طراحی بلوتوثی و کاربری ساده، باعث شده‌اند استفاده از دیاگ فقط محدود به تعمیرکاران نباشد و کاربران شخصی هم بتوانند به‌راحتی با اتصال به محل سوکت دیاگ وضعیت خودروی خود را بررسی کنند.

سوکت دیاگ کجاست ؟

در اغلب خودروهای سواری، محل سوکت دیاگ داخل کابین و نزدیک به راننده قرار دارد. این کار باعث می‌شود دسترسی به سوکت آسان باشد و نیازی به باز کردن قطعات فنی خودرو نباشد. رایج‌ترین محل‌ها عبارتند از:

• زیر داشبورد سمت راننده
• زیر فرمان خودرو
• کنار جعبه فیوز داخل کابین
• پشت درپوش‌های پلاستیکی کوچک زیر داشبورد

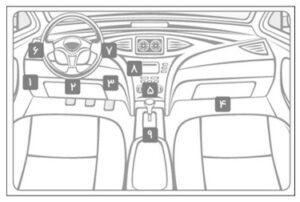

در این قسمت به تفکیک محل سوکت عیب یاب چند خودرو مختلف را به شما نشان می دهیم. ابتدا به تصویر زیر دقت کنید. در این تصویر محل قرار گیری سوکت دیاگ خودرو به ترتیب درج شده. یعنی برای یافتن محل سوکت دیاگ خودرو طبق تصویر زیر ابتدا محل شماره یک را در خودرو بررسی کنید. سپس محل شماره دو و الی آخر.

محل سوکت دیاگ ماشین پراید، تیبا، کوییک و ساینا

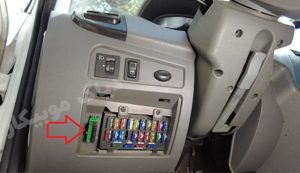

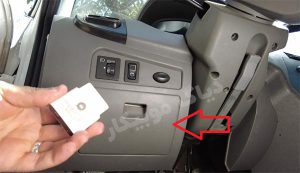

طبق تصویر فوق محل سوکت دیاگ پراید، تیبا و کوییک معمولا در محل شماره یک یعنی زیر و سمت چپ فرمان داخل جعبه فیوز قرار دارد. برای پیدا کردن محل سوکت دیاگ یا همان محل سوکت OBD ابتدا درب جعبه فیوز داخل اتاق را که در تصویر زیر با فلش قرمز رنگ نشان داده شده باز کنید. برای باز کردن آن به راحتی درب جعبه فیوز را به عقب بکشید. دستگاه را بر روی سوکت عیب یابی یا همان سوکت OBD نصب کنید.

موقعیت سوکت OBD در سمند

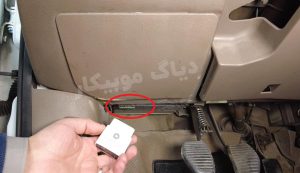

اگر بخواهید در خودروی سمند دستگاه دیاگ را به خودرو وصل کنید. باید بدانید که این پورت زیر داشبورد و سمت چپ فرمان قرار دارد. این پورت در ماشین سمند از نوع ۱۶ پین استاندارد میباشد. محل سوکت دیاگ OBD سمند را در تصویر زیر میبینید. در واقع محل آن در سمند، بالا و سمت چپ پدال کلاچ است.

محل سوکت دیاگ ۲۰۶

این سوکت در ماشین ۲۰۶ در موقعیت شماره دو میباشد. زیر فرمان و پایین داشبورد قرار دارد. به راحتی میتوانید دیاگ موبیکار را در خودروی پژو ۲۰۶ یا سایر خودروها نصب نمایید. توجه کنید که اغلب مدلهای ۲۰۶ در این زمینه شبیه به هم هستند. فرقی نمیکند که چه ۲۰۶ صندوق دار دارید یا هاچ بک.

ایرانخودرو در خودروی ۲۰۶ موتورهای مختلفی نصب میکند. TU3 و TU5 . ماشینهای TU5 و  TU3 از این لحاظ فرقی ندارند. به تصویر زیر توجه کنید. در تصویر زیر موقعیت دو را روی خودروی خود بررسی کنید.

محل سوکت دیاگ مگان

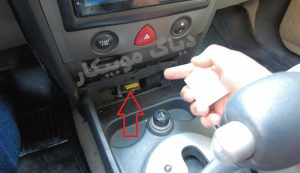

در ماشین رنو مگان محل قرار گیری سوکت عیب یابی یا سوکت OBD مگان کمی با سایر خودروها فرق دارد. عموما این تفاوت در ماشینهای برند رنو دیده میشود. در تصویر زیر یک فلش قرمز رنگ رسم کردیم تا کار شما آسانتر بشود. سوکت دیاگ مگان در وسط داشبورد و قسمت پایین یعنی مقابل دنده قرار دارد. توجه کنید که یک درپوش دارد که باید آنرا بردارید.

در واقع با فندک ماشین کمی فاصله دارد. موقع نصب دستگاه دیاگ به ماشین مگان مراقب باشید که کابل آن به فندک یا دسته دنده گیر نکند.

محل سوکت عیب یابی OBD تندرنود (L90)

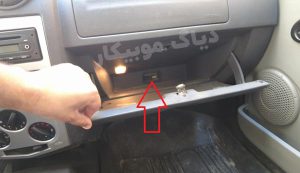

خودروی ال۹۰ از برند رنو طبق معمول با سایر ماشینها کمی تفاوت دارد. در این خودرو سوکت OBD یا سوکت عیب یابی در سمت راست خودرو قرار دارد. برای دسترسی به این پورت ابتدا داشبورد جلوی پای شاگرد (سرنشین) را باز کنید. لوازم داخل داشبورد را کاملا خالی کنید تا به انتهای داخلی داشبورد دسترسی پیدا کنید. سوکت ماشین ال نود (تندر ۹۰) در انتهای داشبورد قرار دارد.

روی آن یک درپوش قرار دارد. درپوشی که در انتهای داشبورد قرار دارد را باز کنید.

چانگان CS35

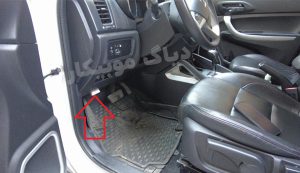

در ماشین چانگان سمت چپ داشبورد و زیر دریچه هوای بخاری سمت راننده را نگاه کنید. برای دسترسی به آن سمت چپ و زیر داشبورد را بگردید. همانطور که در تصویر زیر میبینید، شرکت سازنده، این سوکت را در خودروی چانگان CS35 بالای پدال کلاچ و کمی سمت چپ تر از آن نصب میکند.

محل سوکت OBD در خودروهای خارجی

در خودروهای خارجی نیز استاندارد OBD رعایت شده، اما محل دقیق آن ممکن است کمی متفاوت باشد. البته برخی ماشینهای خارجی مدل پایین و قدیمی باید داخل محفظه موتور را بگردید. به طور مثال:

• در خودروهای تویوتا و لکسوس، محل سوکت OBD اغلب زیر داشبورد سمت چپ راننده است.
• در خودروهای هیوندای و کیا، معمولاً سوکت دیاگ نزدیک پدال‌ها یا کنار جعبه فیوز قرار دارد.
• در خودروهای آلمانی مانند BMW و بنز، محل سوکت دیاگ ممکن است پشت یک درپوش مخفی زیر داشبورد باشد.

با این حال، وجه اشتراک همه آن‌ها این است که محل سوکت OBD در دسترس و داخل کابین خودرو قرار دارد و دستگاه‌های دیاگ بلوتوثی مانند دیاگ موبیکار به‌راحتی با آن‌ها سازگار هستند.

محل اتصل سوکت دیاگ در خودروهای قدیمی‌تر

در خودروهای قدیمی که قبل از استاندارد شدن OBD2 تولید شده‌اند، ممکن است محل آن متفاوت باشد یا حتی از کانکتورهای اختصاصی استفاده شده باشد. در این خودروها:

• محل سوکت دیاگ ممکن است داخل محفظه موتور باشد
• یا زیر داشبورد اما با شکل متفاوت

برای این خودروها معمولاً نیاز به کابل یا مبدل مخصوص وجود دارد، اما در خودروهای جدید، محل سوکت OBD تقریباً همیشه از استاندارد OBD2 پیروی می‌کند.

راهنمای استفاده از دیاگ OBD

کاربران عادی که از دستگاه دیاگ بلوتوثی استفاده می‌کنند، معمولاً قصد دارند بدون مراجعه به تعمیرگاه، خطاهای ساده خودرو را بررسی کنند. اگر کاربر نداند محل نصب دیاگ کجاست ، عملاً امکان استفاده از دستگاه را نخواهد داشت. به همین دلیل، آموزش محل سوکت OBD یکی از نکات مهم برای کاربران خانگی است.

مزایای دانستن محل سوکت OBD برای کاربران شخصی:

• صرفه‌جویی در هزینه تعمیرات
• بررسی سریع چراغ چک
• کنترل وضعیت کلی خودرو

با دستگاه‌هایی مانند دیاگ موبیکار، کاربران شخصی تنها با پیدا کردن محل نصب دستگاه دیاگ OBD می‌توانند در چند دقیقه عیب‌یابی اولیه خودرو را انجام دهند.

اگر میخواهید راهنمای کامل دیاگ زدن ماشین را بخوانید، اینجا کلیک کنید.

محل اتصال سوکت دیاگ برای تعمیرکاران

برای تعمیرکاران حرفه‌ای، سرعت عمل اهمیت بالایی دارد. یک تعمیرکار باتجربه معمولاً به‌محض ورود خودرو، محل سوکت دیاگ را می‌شناسد و دستگاه را متصل می‌کند. استفاده از دستگاه دیاگ بلوتوثی در این شرایط باعث افزایش سرعت و دقت عیب‌یابی می‌شود.

شناخت دقیق محل سوکت OBD در خودروهای مختلف، به‌ویژه خودروهای خارجی، در کنار استفاده از دستگاه‌هایی مثل دیاگ موبیکار، یک مزیت مهم برای تعمیرکاران محسوب می‌شود.

مراحل استفاده از دیاگ OBD

• قبل از اتصال دیاگ، خودرو را خاموش کنید
• مطمئن شوید سوکت سالم و بدون گردوغبار است
• دستگاه دیاگ بلوتوثی را به‌درستی در محل سوکت دیاگ قرار دهید
• پس از اتصال، خودرو را روشن کنید و ارتباط بلوتوث را برقرار نمایید

رعایت این نکات باعث می‌شود اتصال به محل سوکت OBD بدون خطا و مشکل انجام شود.

در نهایت، محل سوکت دیاگ یکی از مهم‌ترین بخش‌ها برای استفاده از دستگاه دیاگ بلوتوثی است. با اینکه استاندارد OBD باعث شده شکل پورت یکسان باشد، اما محل پورت OBD در خودروهای مختلف می‌تواند متفاوت باشد. شناخت این محل، چه برای تعمیرکاران حرفه‌ای و چه برای کاربران شخصی، نقش مهمی در عیب‌یابی سریع و دقیق خودرو دارد.

اگر از دستگاه دیاگ بلوتوثی باکیفیتی مانند دیاگ موبیکار استفاده می‌کنید و با محل سوکت OBD خودروی خود آشنا باشید، می‌توانید بدون دردسر وضعیت خودرو را بررسی کرده و از بروز مشکلات جدی جلوگیری کنید.
